在线浊度计产品特点、技术参数及安装方法

时间：2022-12-07 09:55:19 访客：329

浊度计是为测量市政污水和工业废水处理过程中水质浊度而设计的在线监测仪表。可应用于检测生化处理过程的浊度变化，提供连续、准确的测量结果。

传感器上发射器发送的光波在传输过程中经过被测物的吸收、反射和散射后，有一部分透射光线能照射到180°方向的检测器上，有一部分散射光散射到90°方向的检测器上。在180°和90°方向检测器上接收到的光线强度与被测污水的浊度有一定的关系，因此通过测量透射光和散射光的强度就可以计算出悬浮物的浊度。

一、产品特点

测量不受样品流速和压力的影响，补偿环境产生的影响

多参数同时显示：测量值、输出电流、时间、浊度百分比等；

4-20mA变送输出、继电器高、低报警控制输出、RS485通信输出等各种变量输出，系统智能控制；

采用两点标定法，可纠正传感器误差；

多种安装方式可选；

多种测量单位形式可选；

中英文操作界面，易于操作；

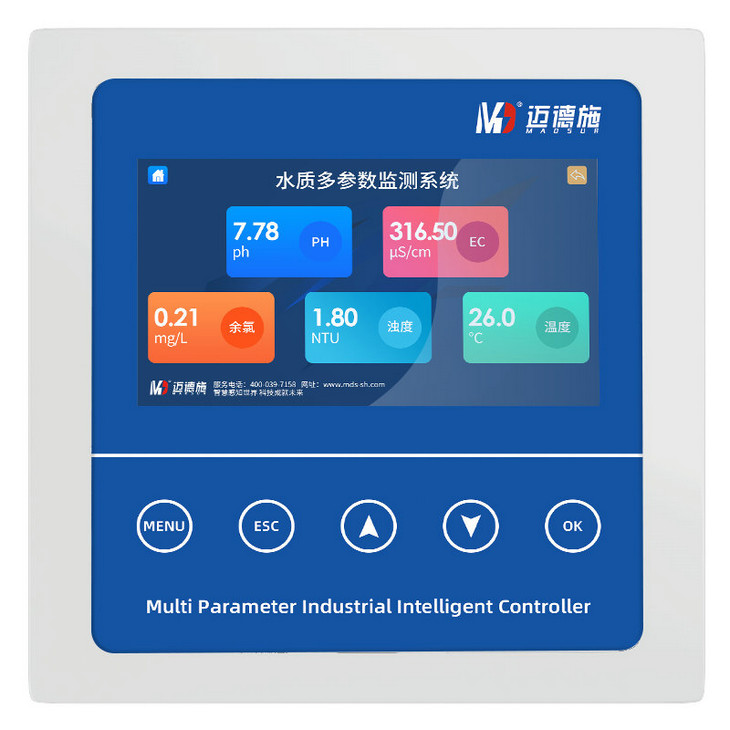

在线浊度计

二、技术参数

技术参数：

测量范围：0~5000NTU；

显示方式：LCD液晶显示

测量单位： mg/L和NTU可选

分辨率：0.1 NTU

精确度：±1.0%FS

重复性：±1.0%FS

环境温度：-20~60℃

相对湿度：（65±20）%

模拟输出：4~20mA、负载750Ω

报警输出：双路继电器(4路可选)

数字输出：RS485

供电电源：AC220V±10%或DC24V

材质：不锈钢

温度范围： 0-60℃

耐压： 1.0MPa

过程连接： 3/4NPT

防护等级： IP68

安装方式：浸没式、插入式、流通式可选

连接电缆：屏蔽线缆10m (标配)

三、安装

仪器应选择安装在室内或有防护装置的位置，周围不得放置易燃易爆的物品。

仪器安装位置应选择便于用户及安装维护人员阅读仪器铭牌，便于使用、维护及检修的地方。

所有电力和管道连接必须符合和地方标准；仪表电源前端必须安装缘开关或者电路切断开关。

为了和避免外部信号对仪器造成干扰，仪表电源线应接在相应规格、带有地线标志、符合电器标准的插座内，且地线须确保良好接地。

仪器的内部电路详见接线图，电压和功率的额定值详见产品上的铭牌，用户电源容量必须满足仪器正常使用的要求。

四、变送器安装注意事项

避免变送器受阳光直射、避免变送器发生震动；

应将变送器安装在稍高于操作者平视位置，便于操作者浏览面板或进行控制操作；

为变送器箱体的开启和维护留出足够的空间。

将传感器安装在工艺的恰当位置，以保证获得具有代表性的测量结果。

将传感器安装在易于触及的位置，以方便对传感器进行定期清洁维护。

应避免将传感器安装在产生气泡聚集的位置，以防止干扰信号的产生。

将传感器安装在有代表性、良好的取样点附近，传感器和取样点之间的距离推荐大值不超过1.5m（5英尺）。
