水质自动监测站视频监控系统方案说明 黄山水质检测仪

其实水质在线监测仪可以理解为，对水质实时监控监测，它监测和数据是同步的。那么为了实现对监控监测仪器的工作状态，视频监控也是不可缺少的设施之一。本章由小编将和大家解说关于水质自动监测站视频监控系统方案说明。

一、视频监控点位布置需求

为了实现对监视监测仪器的工作状态、人员的进出情况、取水口和水面情况的监控，需在每个站房安装三套监控设备。

位置一：仪表间内部，监控仪表间内部设备情况；

        设备要求：可水平360度旋转，竖直-5~185度旋转；

位置二：站房周边，监控站房进出人员情况及周边环境情况；

        设备要求：可水平360度旋转，竖直-5~185度旋转；

位置三：取水口，监控取水口情况；

        设备要求：定点监控；

二、黄山水质检测仪系统组成

每组视频监视设施包括： 1套固定摄像机、2套智能云台摄像机、1套视频传输处理设备、1套防护设备和工程配套附材。

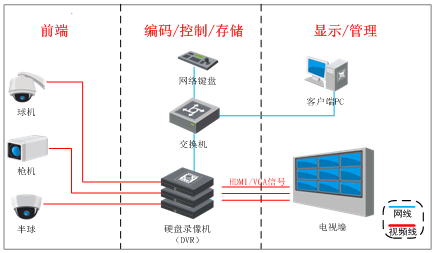

视频监控主要分为三个部分：前端设备、网络传输链路、监控中心视频监控系统。

前端设备为三个点位的监控摄像机及硬盘录像机组成，摄像机的视频信号经过硬盘录像机将现场视频图像进行采集，存储和输出，并将模拟的视频信号数字化，其转为IP数据包，同时网络视频编码通过光纤专线，跟监控中心视频监控系统建立连接，将视频数据包发送到监控中心。视频监控系统实现视频切换、存储、检索回放、及云台镜头控制等。远程用户可以通过Internet或LAN连接到视频监控系统进行图像浏览。

网络链路采用光纤方式，保证视频数据传输稳定流畅。

三、设备清单：

水站视频监控设备

设备类型 设备名称 数量

个/站点 备注说明

固定摄像机 固定摄像机 1 定点监控

智能云台摄像机 智能球型云台摄像机 2 水平360度/垂直-5~185度旋转

视频传输处理设备 视频服务器 1 　

防护设备 室外防水箱 1 室外防水箱,防止视频服务器/网络设备/电源/插座等,防潮、防水、防腐蚀。

信号防雷器 1 　

视频防雷器 3 　

电源防雷器 1 　

工程配套辅材 其他配件线材 1 如安装位置无法固定,需制作铁杆或者架子，现场配备24V或220V交流电源供电,根据现场距离铺设视频/控制/网络线缆等。
